H3C CAS 虚拟化平台安装部署

H3C CAS采用基于KVM技术的虚拟化解决方案,基于OpenStack架构的虚拟化管理解决方案。
CAS软件包扩了CVK,CVM,CIC,SSV。CAS使用的是B/S结构,CAS安装可以将计算节点与控制节点甚至面向用户服务端集中安装也可分开安装。
个人认为华三的这套虚拟化系统,更加相似于VMwareVsphere的EXSi,相比之下更完善了面向用户的自主服务,将申请虚拟化资源集成到系统中,和严谨的用户组织管理,还是很不错的一套系统。但是缺点后台管理的UI和管理流程,有点过于复杂了。

平台介绍
(1) CVK:Cloud Virtualization Kernel,虚拟化内核平台
运行在基础设施层和上层客户操作系统之间的虚拟化内核软件。针对上层客户操作系统对底层硬件资源的访问,CVK用于屏蔽底层异构硬件之间的差异性,消除上层客户操作系统对硬件设备以及驱动的依赖,同时增强了虚拟化运行环境中的硬件兼容性、高可靠性、高可用性、可扩展性、性能优化等功能。
(2) CVM:Cloud Virtualization Manager,虚拟化管理系统
主要实现对数据中心内的计算、网络和存储等硬件资源的软件虚拟化管理,对上层应用提供自动化服务。其业务范围包括:虚拟计算、虚拟网络、虚拟存储、高可用性(HA)、动态资源调度(DRS)、虚拟机容灾与备份、虚拟机模板管理、集群文件系统、虚拟交换机策略等。
(3) CIC:Cloud Intelligence Center,云业务管理中心
由一系列云基础业务模块组成,通过将基础架构资源(包括计算、存储和网络)及其相关策略整合成虚拟数据中心资源池,并允许用户按需消费这些资源。其业务范围包括:组织(虚拟数据中心)、多租户数据和业务安全、云业务工作流、兼容OpenStack的REST API接口等。
(4) SSV:Self-Service Virtualization,自助服务虚拟化
参考互联网公有云设计模型,以自助服务的形式提供虚拟化资源的申请与消费功能。最终用户只需要数分钟的时间即可完成私有云主机的申请与使用,极大提升了用户云主机的交付灵活性,缩短了IT响应时间。

1.镜像安装系统

做部署试验前,需要开启处理器虚拟化

加载光盘,勾选组件,本次实验全部勾选了

安装语言,中文

固定服务器静态IP

设置网关地址
设置DNS地址
设置主机名

设置ROOT密码

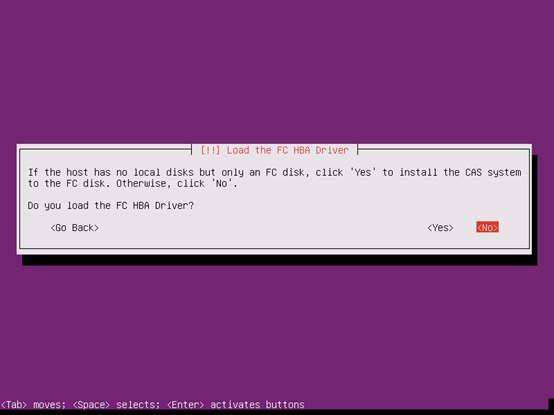

是否加载FC设备,选择NO
磁盘分区,使用整个硬盘即可

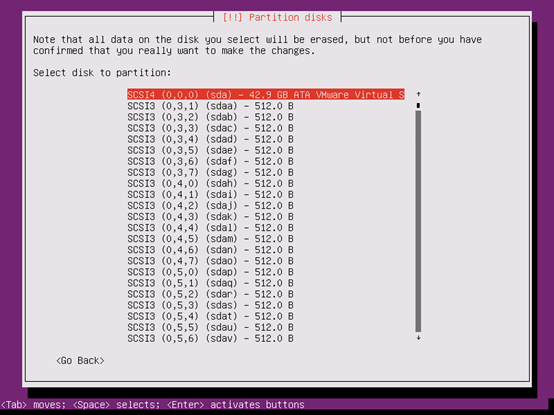

选择磁盘(这里我不知道为什么会被分区这么多,不是很懂华三这里咋整的)
确认写入分区
安装进度条
重启系统

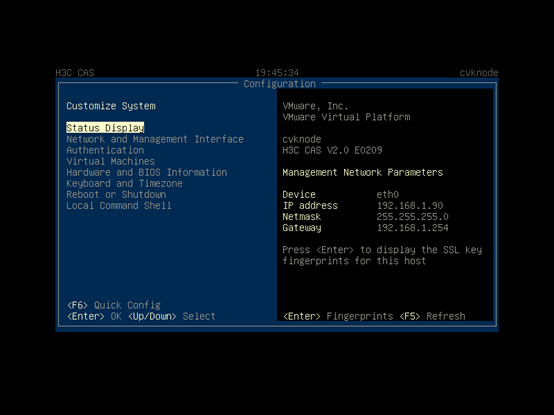

开机后就是CAS的设置界面,真的挺像EXSi,
可以通过local command shell进入底层linux系统,同时默认开启ssh端口,外部使用ssh也能连接系统

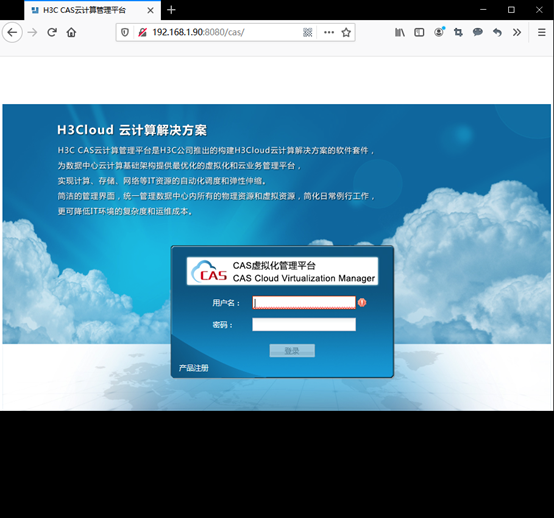

访问http://ip:8080/cas进入虚拟化管理系统,管理员默认admin密码admin
控制台主页,设置虚拟化资源相关
访问http://ip:8080/cic进入业务管理系统,管理员默认admin密码admin
控制台主页,设置用户组织分配资源相关
访问http://ip:8080/ssv进入用户自主系统,这里用户需要在CIC中配置

2.CVM平台简单使用

云资源创建:
新建主机池
在主机池中,添加主机,添加集群,地址均为本地服务器IP
在主机中,虚拟交换机配置
在主机中,存储配置
创建虚拟机
1.在主机中,增加虚拟机,按步骤
安装镜像选择,可以提前上传到系统
确认增加
启动虚拟机电源
打开控制台即可进行安装步骤
安装完成后,关闭电源,右键可以克隆为虚拟机模板,供快速部署

3.CIC SSV平台简单使用

云资源处,添加添加CVM资源,
点击组织,添加组织
添加分组
添加用户
创建好用户就可以去SSV平台上进行登陆
在登陆后云主机界面创建云主机申请
用户在SSV上申请云主机后,在CLC平台上审批
[图片上传中…(65436-aopilr4a436)]
在处理申请,同意并部署
确认部署
