Openstack-Neutron Local网络配置

local 网络与其他网络和节点隔离。local 网络中的 instance 只能与位于同一节点上同一网络的 instance 通信,local 网络主要用于单机测试。

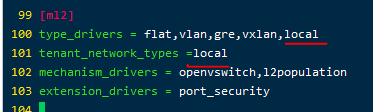

查看neutron配置,确保local模式在里面
[root@controller ~]# vim /etc/neutron/plugins/ml2/ml2_conf
[ml2]
type_drivers = flat,vlan,gre,vxlan,local
tenant_network_types =local
#把租户默认创建网络模式改为了local,也可用管理员直接创建local
mechanism_drivers = openvswitch,l2population
extension_drivers = port_security


重启neutron服务
[root@controller ~]# openstack-service restart neutron

在dashboard配置创建网络,网络类型选择local

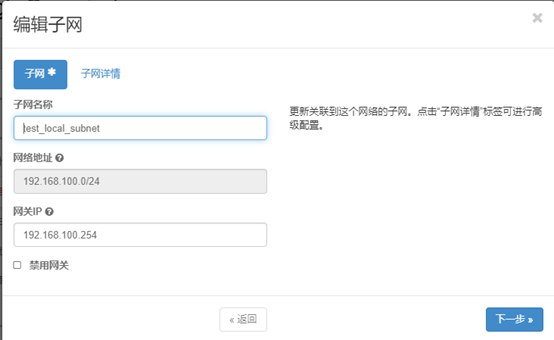

继续添加子网

创建实例,选择网络,
创建完已经获取到IP地址

在系统上可以查看linuxbridge

[root@controller ml2]# brctl show
bridge name     bridge id               STP enabled     interfaces
qbra4eeaf3a-d1          8000.c62e5201b6c9       no              qvba4eeaf3a-d1
                                                        tapa4eeaf3a-d1
qbra83823d0-d5          8000.f20d1d7017ae       no              qvba83823d0-d5
                                                        tapa83823d0-d5
qbrfe00afc9-c7          8000.f68cc7a3518c       no              qvbfe00afc9-c7
                                                        tapfe00afc9-c7


[root@controller ml2]# virsh list
 Id    名称                         状态
----------------------------------------------------
 4     instance-00000026              running
 5     instance-00000025              running
 6     instance-00000027              running

配置完成

Local配置网络拓扑

测试:
在实例机上可以与实例相互连通,却无法连接到外部
