Openfiler存储服务器搭建配置及使用

1.安装Openfiler系统

下载ISO安装即可,同普通linux安装一样

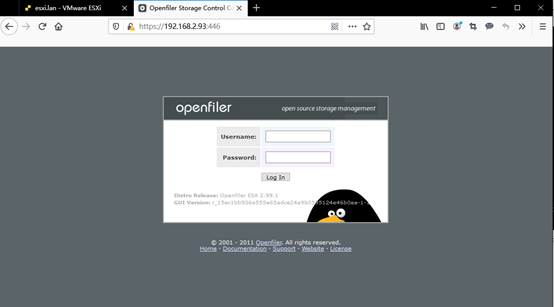

安装完成后访问网页地址https://ip:446
使用默认用户密码登录
用户openfiler,密码password

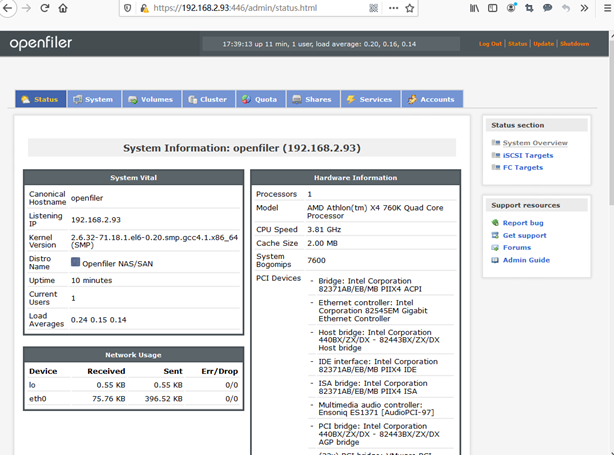

2.Openfiler管理页面

Status: 系统状态
System: 系统配置
网络接口配置,ACL配置

Volumes:卷组(磁盘管理)

Cluster: 群集管理

Quota: 配额管理
Shares: 共享管理
Services:服务管理

Accounts:认证管理

iscsi卷组磁盘创建-物理卷配置

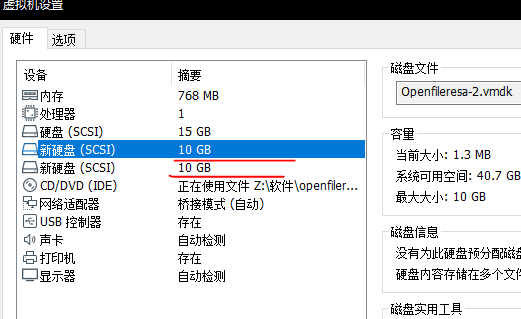

虚拟机添加两块10G的磁盘做测试
这里硬盘类型添加SCSI,系统可以做热插拔,无需重启

进入硬盘管理,这里已经显示了添加的两块10G硬盘,
在磁盘中创建物理卷

右边volume groups
创建卷组,填入名称勾选分区创建

点击右边Add Volume
添加逻辑卷
选择卷组,填入名称,描述,大小(MB),格式化类型,最后创建

iscsi卷组磁盘创建2-RAID配置

虚拟机添加两块10G的磁盘做测试
这里硬盘类型添加SCSI,系统可以做热插拔,无需重启

网页中Volumes点击右侧Block Devices

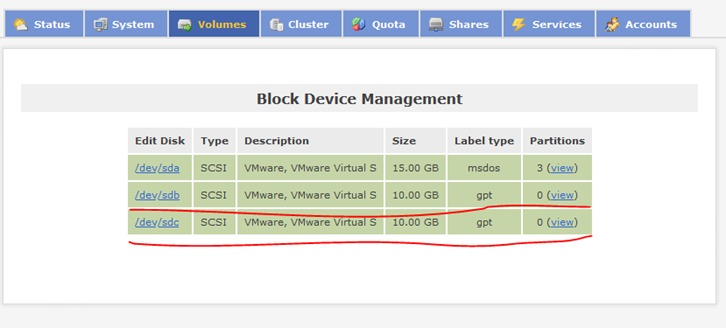

进入硬盘管理,这里已经显示了添加的两块10G硬盘,
点击相应硬盘名称进入管理

下方创建分区,选择raid设备成员,调整分区大小,点击创建

创建raid分区sdb1

点击右边,software raid
配置软raid,选择raid等级,勾选硬盘分区,添加创建

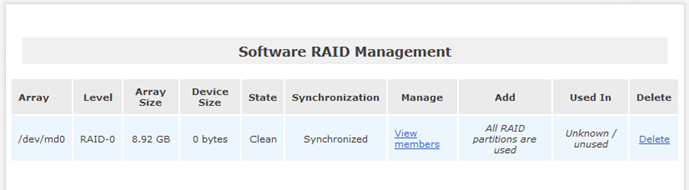

创建raid组md0,为raid-0

点击右边volume group
创建VG卷组,设置卷组名词,勾选物理卷添加

卷组iscsi添加成功

点击右边,Add Volume
创建逻辑卷,实施格式化分区
选择VG卷组,设置名称,描述,设置大小(MB),格式化类型,最后创建

完成创建的逻辑卷

ISCSI服务配置

网页管理点击servers
配置服务,找到iscsi target。开启服务enable,启动服务start

网页管理点击volumes,
点击右边iscsi targets
add点击添加

点击上方LUN Mapping
将创建好的卷组挂载
设置读写模式,传输模式,点击MAP挂载
.

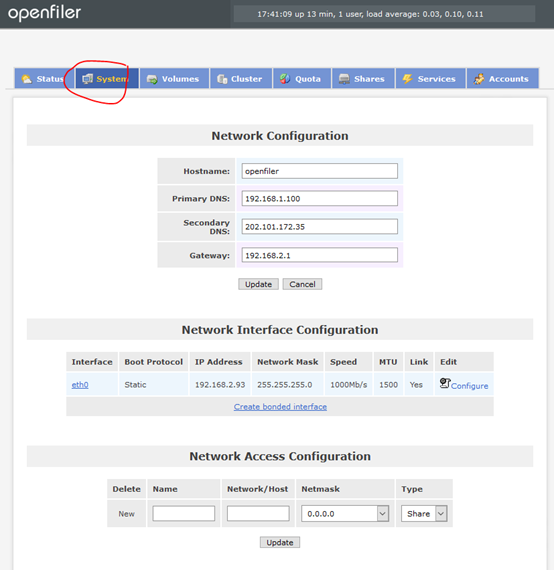

点击system
配置下方网络访问控制ACL
将所需要访问ISCSI的服务器网段或者地址填入

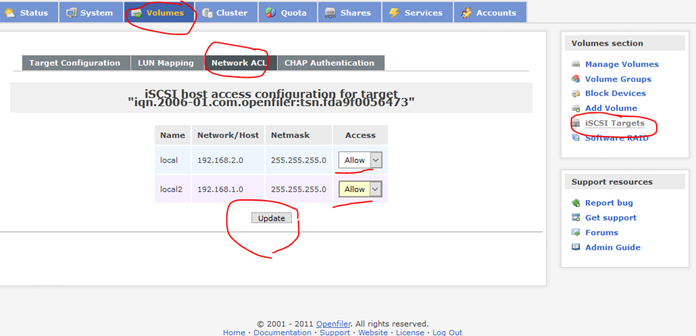

回到ISCSI配置,上方volumes->右侧ISCSI target->上方Network ACL
配置网络ACL
将刚刚添加的ACL设置为ALLOW允许,点击更新
ISCSI Target配置完成

ESXI连接ISCSI目标服务器

配置网络
创建一个能访问上行网络的网卡,配置为与Openfiler连通的静态IP.

配置存储
点击适配器配置ISCSI,添加端口,添加动态目标,将Openfiler的IP输入

设备中ISCSI中已上线,名称和供应商可以看出已经是OPENFILER了

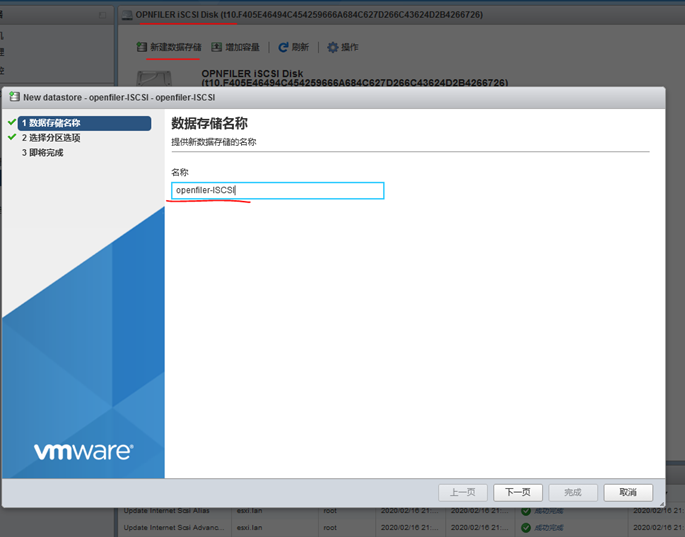

点进磁盘,新建数据存储,写入名称

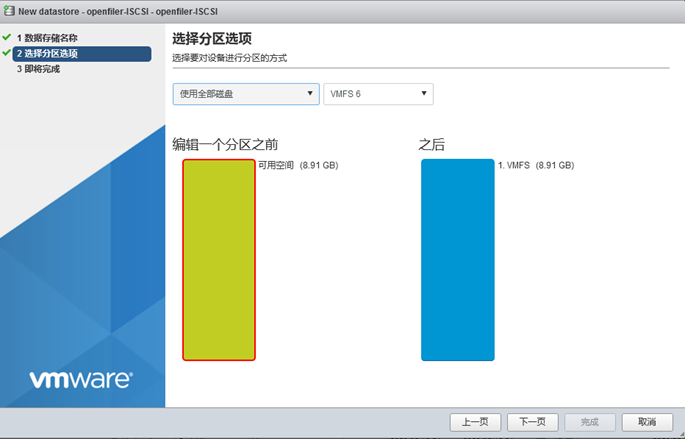

配置分区大小

最后确认完成

下方创建任务提示结果成功

数据存储处ISCSI已经可用
